2010年07月09日

3Dボリュームチェック

新規集合住宅プロジェクトの、斜線制限、安全条例、建築面積、ボリューム感のチェックを約2.5日でトライしてみました。

階高を半分ずらした左右の2棟を階段がスキップフロアに接続するタイプなので、平面だけではイメージが不十分。手すり等の詳細は省きおおまかな構成を確認したものです。

今回は超短時間での作業にて、Autodesk Architecture 2010でトライ。壁・建具・階段・樹木・スラブと、扱いが非常に簡単でした。

各階の平面図を作成して、外部参照で階高を調整しながらアタッチ合成するのですが、凹凸の陰影やイメージチェックは3dならではの即効的効果を発揮します。
3dで確認しながら、平面計画もドンドン変更→再度3d確認を繰り返すのですが、立体的不整合も容易に判断可能。

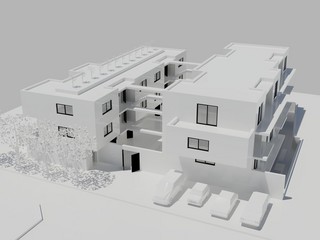

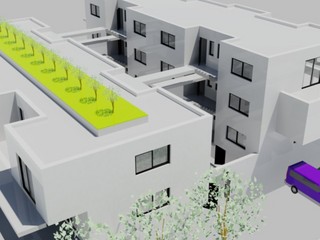

レンダリングは、外部参照で合成したままで実行。
外部参照でないオブジェクトにはマテリアルをアタッチしましたが、基本は白のままです。
照明も「上空の背景とイルミネーション」を利用しただけ。

結果は、なんとなく精彩に欠けた印象になってしまいましたが、とりあえずの確認用としては満足できる内容でした。


ラベル:AutoCAD
